Picarro L2130-i(【安装案例】助力油气成藏研究的前沿利器)

发表时间:2025-06-06浏览量:4

点击

关注我们FOLLOW US


在油气勘探与地质研究领域,精准的水同位素分析是揭示油气成藏机理的关键技术之一。中国石化石油勘探开发研究院无锡石油地质研究所(以下简称“无锡所”)近期引入了Picarro L2130-i水同位素分析仪,为深层-超深层油气成藏示踪与机理研究提供了强有力的技术支持。今天,我们将通过这个安装案例,带您深入了解Picarro L2130-i在油气地质研究中的应用与价值。




项目背景:油气成藏研究的前沿需求

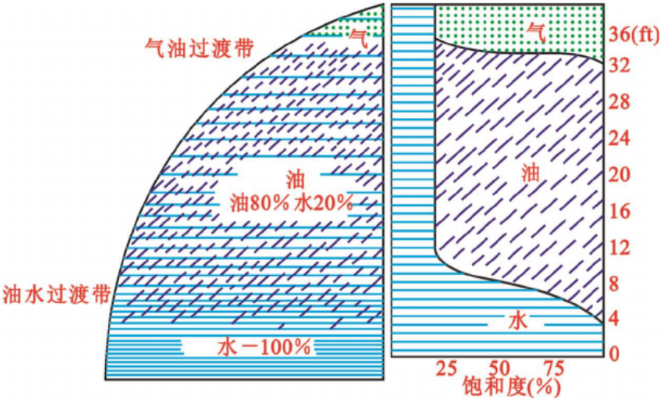

油气藏的形成与地层水的运移密切相关。地层水不仅承载着油气的运移,还与烃类及储层矿物发生复杂的组分交换。因此,水的氢氧同位素组成成为判断地层水来源、储层封闭性以及油气藏保存条件的关键科学参数。


无锡究所下辖的油气成藏重点实验室专注于“深层-超深层海相”和“页岩油气”两大领域,致力于油气勘探地质地球化学应用技术的研究。为了满足对深层样品氢氧同位素的高精度分析需求,实验室引入了Picarro L2130-i水同位素分析仪。与传统的同位素质谱仪相比,Picarro L2130-i在操作便携性、测样效率和使用维护成本上具有显著优势。




安装过程

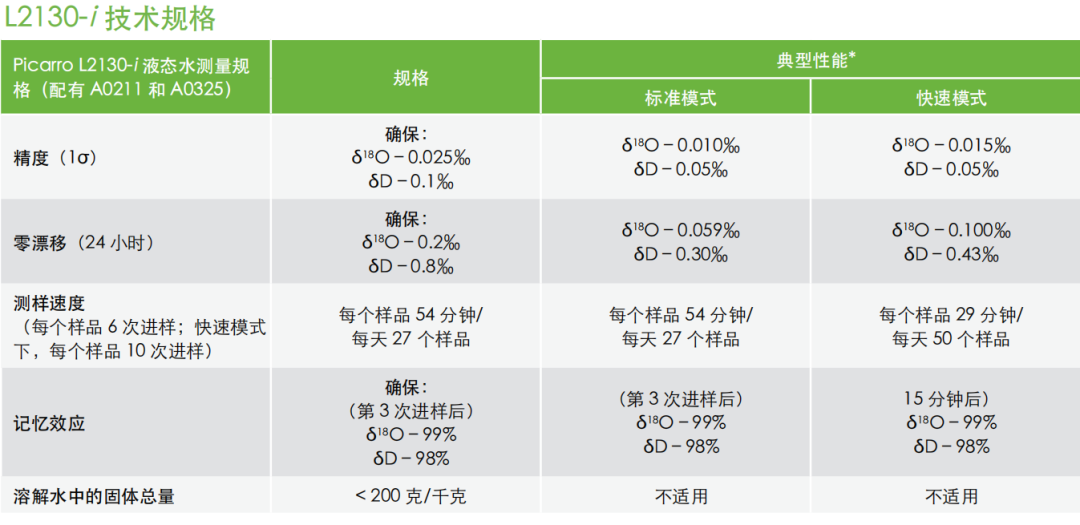

(1)高效、精准的设备配置,以下是设备的主要配置功能介绍:

名称

功能

⭐核心设备:Picarro L2130-i

Picarro L2130-i水同位素分析仪

高精度测量固态、液态、气态样品中氢同位素(δD)和氧同位素(δ¹⁸O)的比值,可连续在线监测

配套组件:全方位支持样品处理

高精度汽化室

将样品中的水分快速转化为水蒸气,为同位素分析提供稳定可靠的气态样品

自动进样器

自动、精准地抽取,最大130位可7天无人值守,提高实验效率

MCM微燃烧模块

通过高温燃烧和催化氧化方法去除样品中的有机物干扰,确保同位素测量的准确性

真空泵

提供稳定的真空环境,确保样品传输和测量过程的高效与高精度

全自动真空抽提装置

高效提取固体和浑浊样品中的水分,为后续分析提供纯净的水样


(2)安装细节:专业团队与技术支持

Picarro公司为无锡所提供了专业的安装服务。工程师团队在设备到达实验室后,迅速完成了设备的安装与调试工作。安装过程中,无锡所的相关技术人员全程参与,确保设备的每一个环节都符合实验要求。

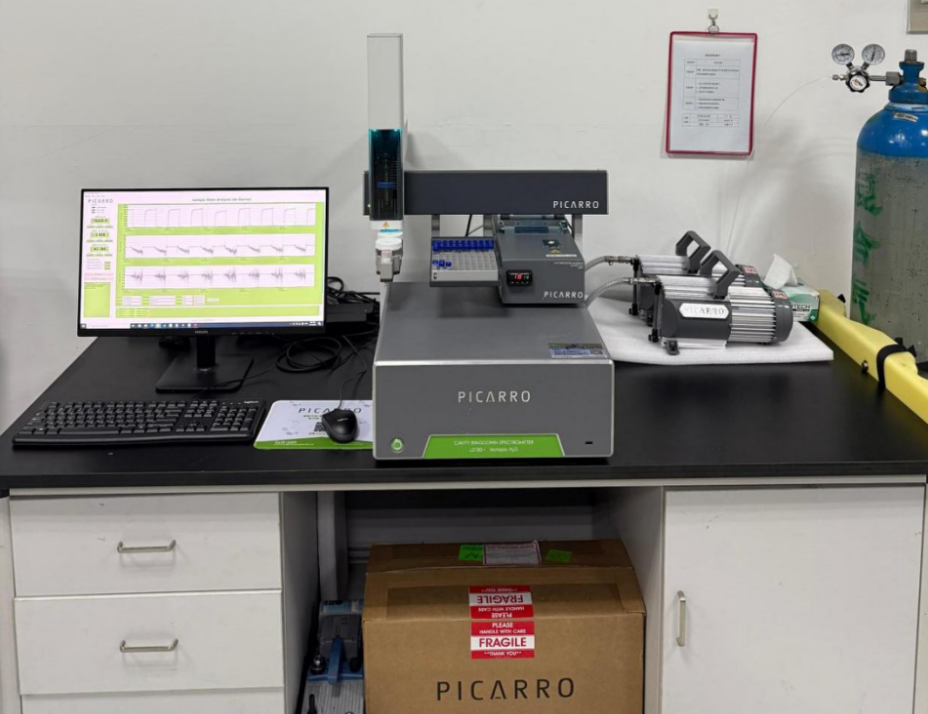

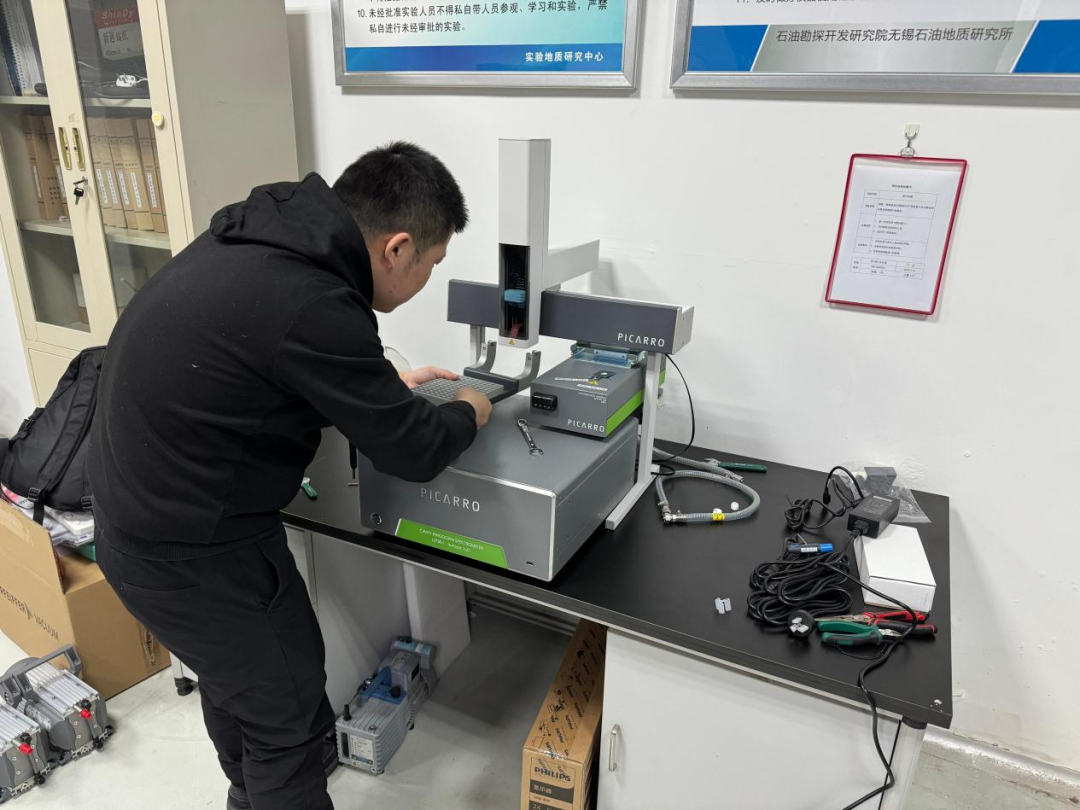

设备安装调试:

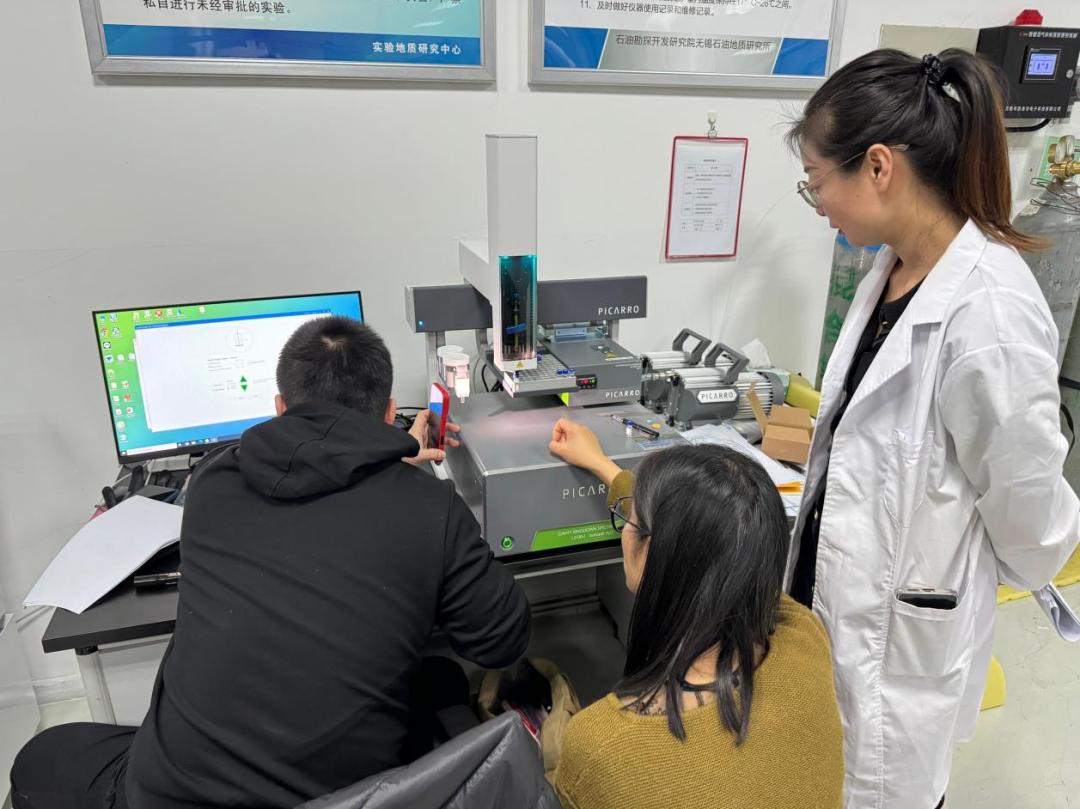

培训现场:




应用实践:从样品处理到数据分析


Picarro L2130-i水同位素分析仪的引入,不仅扩展了实验室的检测方法,还优化了样品处理和数据分析的全流程。

(1)样品处理:多样化预处理方案

无锡所的样品主要来源于地层中液态水,并初次对页岩固态样品中吸附水进行成功抽提和测试分析。对于大部分样品,无需做复杂的前处理即可进行样品中氢氧同位素的测量。


不同类型样品的预处理方式如下:

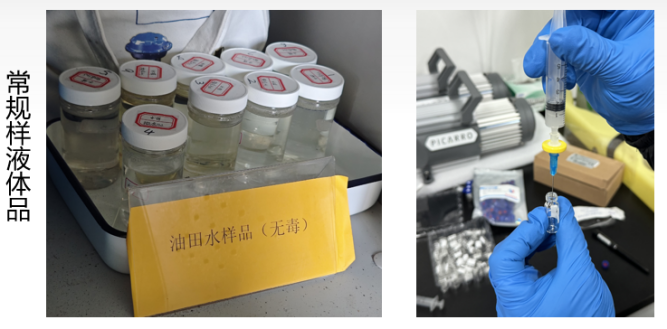

液体样品

对于常规浑浊度不高的液体样品,经过0.22μm过滤后即可直接进行测量。

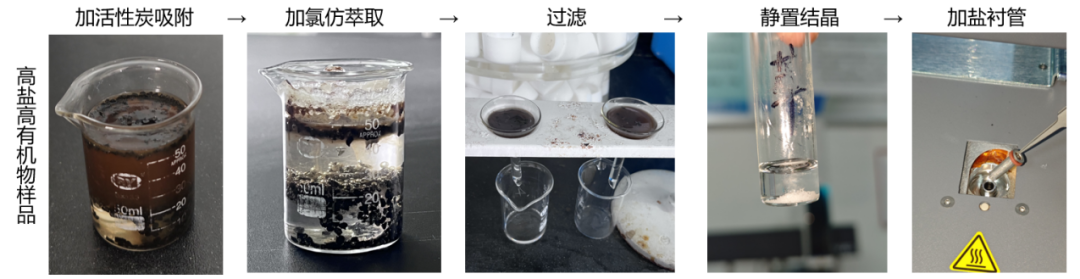

而对于高盐高有机物样品,则需要经过萃取、过滤、静置结晶等步骤,以降低盐度和有机物的干扰。

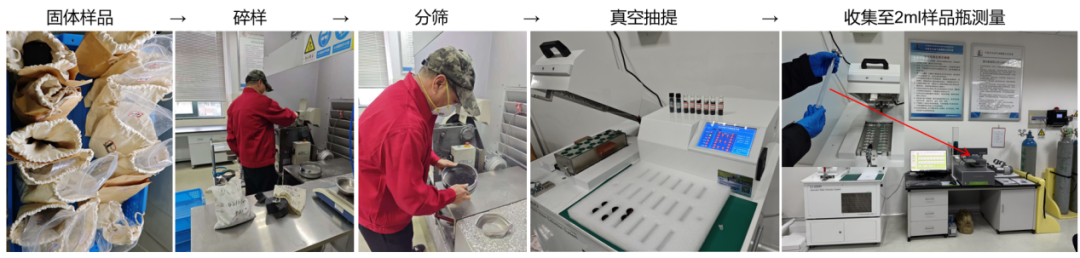

页岩固体样品

固体样品经过碎样、分筛后,采用真空抽提装置提取洁净水样,最终收集至2ml样品瓶中进行测量。



(2)数据分析

数据校准与质量控制

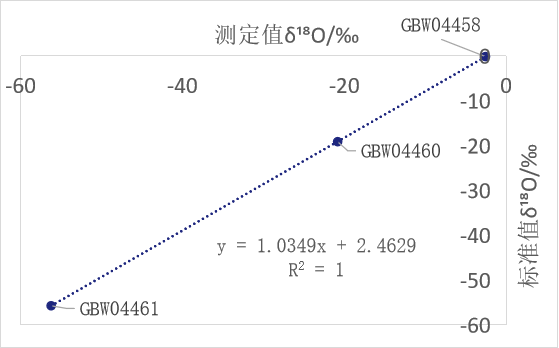

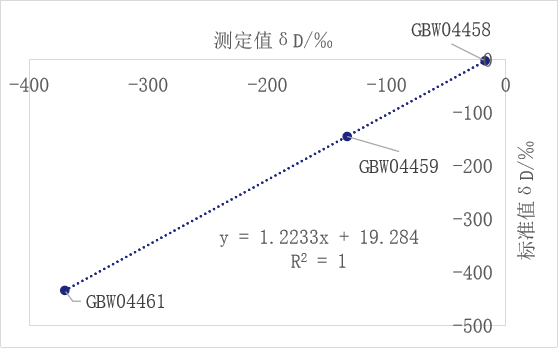

为了确保所测数据的准确性和可靠性,Picarro L2130-i测定的氢氧同位素比值需经过至少3个梯度的国家一级标样校准后才能对数据做进一步分析。



经过国家一级标样校准后的数据通过绘制同位素特征图与全球大气降水线、局部大气降水线进行对比等方式进行数据处理分析。

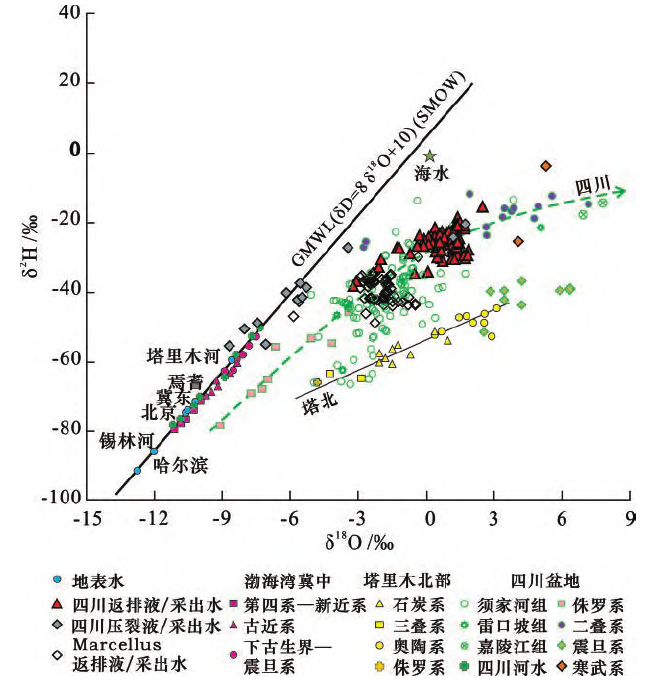

示例图:地表水、地层水、常规井采出水、非常规井返排液/采出水和压裂液H-O同位素特征对比(据,倪云燕,2022)


通过以上方法并结合蒸发模型和同位素混合模型等一系列方法,科研人员能够确定地层水来源、判断储层封闭性,并预测油气藏的保存条件。



试运行效果:提升科研效率与质量


自Picarro L2130-i安装试运行以来,设备的高精度和高效率可以满足实验室快速处理大量样品的需求,为油气成藏研究提供了有力支持。


此外,Picarro L2130-i的低维护成本也减轻了实验室的运营负担,与传统质谱设备相比,兼顾低维护成本的同时更具有操作更加简便,维护更加简单等优势,提高了实验室的整体运行效率。



未来展望:助力油气勘探技术升级


无锡所引入Picarro L2130-i水同位素分析仪,不仅扩展了实验室的检测方法,更为深层-超深层油气成藏研究提供了有力支持。未来,科研人员将继续优化样品处理方法,拓展研究领域,进一步挖掘Picarro L2130-i的潜力。


随着油气勘探技术的不断发展,水同位素分析将在油气成藏示踪、储层评价等领域发挥越来越重要的作用。无锡所的这一成功案例,为国内油气地质研究领域提供了宝贵的经验和借鉴。
